« Inhalt und Ausführung »

Die Sicherheit in Gebäuden zählt zu den wichtigsten Aspekten der Planung. Der Brandschutz darf weder in öffentlichen Gebäuden noch in Wohnhäusern vernachlässigt oder gar missachtet werden. Die genaue Erarbeitung einer Feuerwehrlaufkarte ist im Rahmen des Konzepts für die Brandmeldeanlage unerlässlich, da sie im Notfall zu einer deutlich schnelleren Evakuierung beiträgt. Auf die Karte sollte daher keinesfalls verzichtet werden, da sie einen erheblichen Beitrag zur Rettung von Menschenleben leistet.

Was ist unter einer Feuerwehrlaufkarte zu verstehen?

Die Erstellung von Laufkarten für die Feuerwehr ist ein wichtiger Teilaspekt in der Planung von Brandschutzeinrichtungen und Brandmeldeanlagen. Unter dieser speziellen Karte kann ein detaillierter Plan verstanden werden, welcher Auskunft über die gesamte Brandschutztechnik eines Objekts gibt. Die genaue Positionierung sowie die Art der Anlage werden darin akribisch festgehalten. Dies ist für die Feuerwehr von überaus großer Bedeutung, da die Feuerwehrlaufkarte im Brandfall zu einer schnelleren Eindämmung der Feuerquelle und einer effektiveren Rettung aller beteiligten Personen verhilft. Der Weg von der Feuerwehrinformationszentrale zu dem alarmschlagenden Brandmelder wird dadurch ersichtlich und kann rasch erreicht werden. Meldergruppen- oder Linienpläne geben eine detailliertere Auskunft über die Verteilung der technischen Komponenten in einem Gebäude.

Wichtige Normen für Feuerwehrlaufkarten

Auch die Erstellung von Feuerwehrlaufkarten unterliegt wichtigen Normen. Die DIN 14675 – „Brandmeldeanlagen – Teil 1: Aufbau und Betrieb“ regelt alle Inhalte und auch die Ausarbeitung der lebensrettenden Pläne. Eine Abweichung von der Norm ist aus sicherheitstechnischen Gründen nicht zulässig. Um Feuerwehrlaufkarten nach DIN 14675 zu erstellen, müssen alle notwendigen Normen zwingend eingehalten werden. Die Sicherheit für Leib und Leben steht im Brandschutz an oberster Stelle und wird daher streng geregelt. Die Rettungswege sowie alle Einzelheiten zu den jeweiligen Brandschutzmaßnahmen müssen auf den ersten Blick ersichtlich und verständlich dargestellt werden.

Wie wird eine Feuerwehrlaufkarte gemäß DIN 14675 genau erstellt?

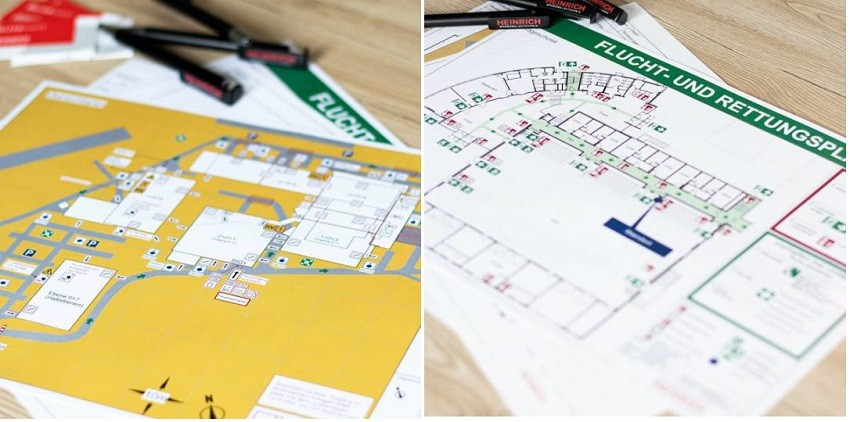

Um Feuerwehrlaufkarten zu erstellen, müssen einige Aspekte beachtet werden. Die einfache Lesbarkeit sowie die schnelle Orientierbarkeit müssen gegeben sein. Für eine einfache und gut lesbare Ausführung sollte der Plan mithilfe einer CAD-Software erstellt werden. Um eine übersichtliche Plangestaltung zu erhalten, kann auf die Bemaßung der einzelnen Bauteile und Räume verzichtet werden. Sowohl horizontale als auch vertikale Wege sollten unbedingt dargestellt werden.

Pläne für übersichtliche Laufkarten

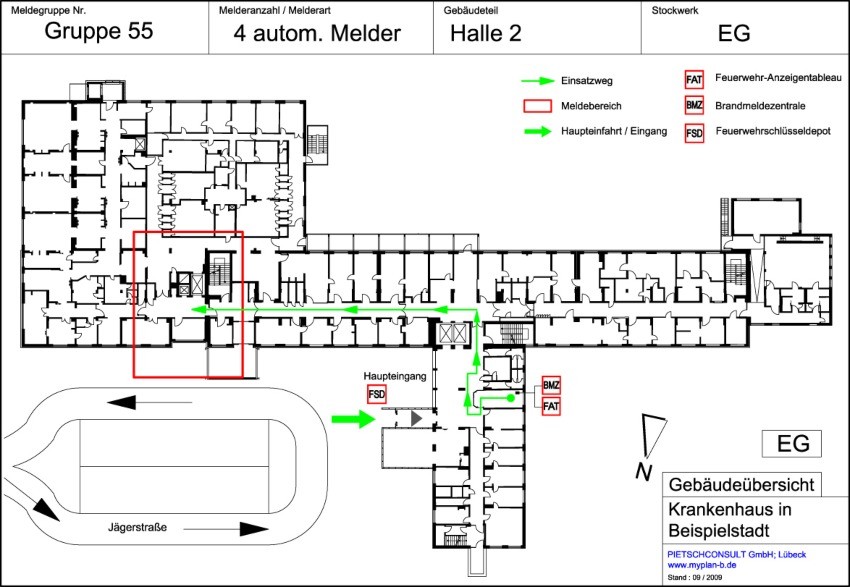

Grundrisse und Schnitte des Gebäudes sind für die Darstellung am besten geeignet. Ein grüner Pfeil kennzeichnet den Weg von der Brandmeldezentrale zu den einzelnen Meldergruppen. Auf der Rückseite der Karte befindet sich ein Detailplan zu den jeweiligen Meldebereichen. Die genaue Kennzeichnung der einzelnen Melder, die Meldernummern sowie die Raumbezeichnung sollten sich ebenfalls auf der Feuerwehrlaufkarte befinden.

Wie muss eine Feuerwehrlaufkarte richtig dargestellt werden?

Eine Feuerwehrlaufkarte nach DIN 14675 wird meist als Geschossplan in der Größe DIN A4 dargestellt. Die Größenangabe des Plans sollte nicht überschritten werden. Bei überaus großzügigen Objekten darf die Karte das Format DIN A3 aufweisen. Ein Übersichtsplan sowie die Abbildung aller vorhandenen Grundrisse und Meldergruppen müssen auf einzelnen Karten abgebildet werden. Um die Unversehrtheit der Laufkarten über einen längeren Zeitraum aufrechterhalten zu können, müssen diese mit einer Folie umhüllt und anschließend in einem speziellen Feuerwehrlaufkarten-Kasten verstaut werden. Dadurch werden die Karten weitestgehend vor Feuchtigkeit und sonstigen Beschädigungen geschützt.

Die Informationen müssen verzeichnet sein:

• Meldebereich
• Meldergruppe
• Meldernummer
• Anzahl und Art der Melder innerhalb der Brandmeldeanlage
• Abbildung jedes Geschosses und Übersicht des gesamten Gebäudes
• Standort der Brandmeldezentrale
• Standort Übertragungseinrichtung zur Feuerwehrleitstelle
• Standort des Feuerwehranzeigetableaus
• Standort des Feuerwehrbedienfeldes
• Laufwege zu den einzelnen Meldern
• Türen und Treppen in den Laufwegen
• Nutzung der Räume und deren Kennzeichnung
• Besondere Gefährdungen
• Legende aller verwendeten Bildzeichen
• Name des Objekts oder Straßenbezeichnung
• Datum der letzten Aktualisierung

In welchen Gebäuden sind Feuerwehrlaufkarten nach DIN 14675 dringend erforderlich?

Ist die Brandmeldeanlage mit der Leitstelle verbunden, müssen Feuerwehrlaufkarten unbedingt vorhanden sein. Die richtige Ausführung der Pläne wird in den meisten Fällen bereits bei der Abnahme der Anlage behördlich überprüft. Diese Art der Brandschutztechnik ist meist in öffentlichen Gebäuden und Wohnhochhäusern zu finden. In diesen Objekten ist der Bedarf nach einer großzügigen Verteilung von Brandmeldern und ähnlichen Gerätschaften besonders hoch. Die Feuerwehr muss im Notfall weite Wege zurücklegen und ist daher oftmals auf die Unterstützung einer funktionstüchtigen Brandmeldeanlage angewiesen. Aus diesem Grund sollte auch die Wartung der Brandmeldeanlage in regelmäßigen Abständen durchgeführt werden.

Wo sind Feuerwehrlaufkarten zu finden?

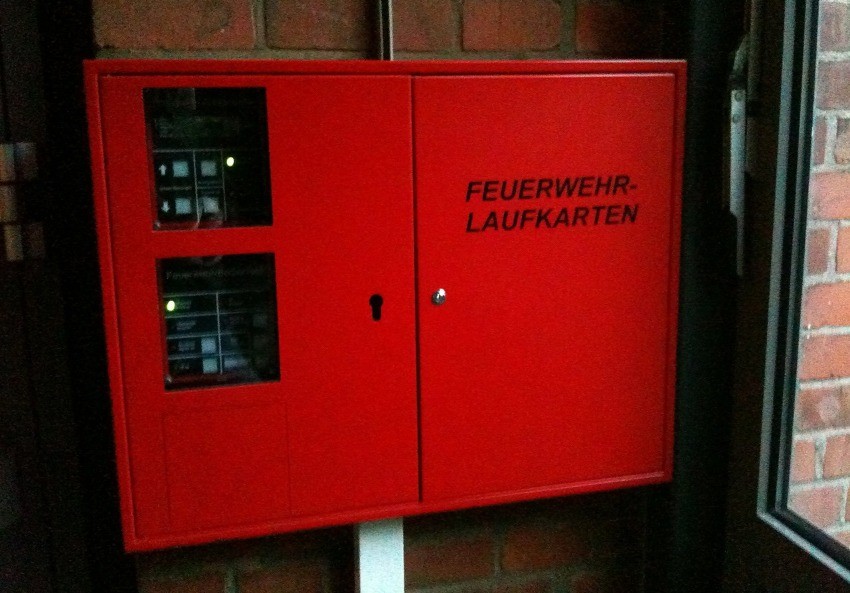

Laufkarten für die Feuerwehr sind in der Regel im Haupteingangsbereich zu finden. Das sogenannte Feuerwehr-Informations- und Bediensystem ist in Form eines roten Kastens besonders schnell und einfach zu erkennen. Dieser ist unter dem Namen Feuerwehrlaufkarten-Kasten bekannt. Er beinhaltet alle notwendigen Karten für das jeweilige Gebäude. Das versperrte Depot für die Feuerwehrlaufkarte muss durch ein Schild gekennzeichnet sein, um die Rettungsmaßnahmen schnellstmöglich einleiten zu können. In diesem Bereich befinden sich zudem die Feuerwehreinsprechstelle, die Brandmeldezentrale, das Feuerwehrbedienfeld sowie das Feuerwehranzeigetableau.

Stets auf dem aktuellen Stand

Feuerwehrlaufkarten müssen immer aktuell sein, um für einen reibungslosen Ablauf im Notfall zu sorgen. Bauliche Änderungen und Veränderungen der Brandmeldeanlage müssen aus diesem Grund dringend festgehalten werden. Die Instandhaltung der Anlage sowie die Aktualisierung aller dazugehörigen Komponenten obliegen der Pflicht des Gebäudeinhabers und müssen regelmäßig kontrolliert werden.

Feuerwehrlaufkarten nach DIN 14675 von Experten planen lassen

Um Feuerwehrlaufkarten zu erstellen, müssen brandschutztechnische Normen und Ausführungsrichtlinien beachtet werden. Für die Erstellung dieses wichtigen Dokuments werden Kenntnisse zum Thema Brandschutz benötigt. Daher sollten Sie für die Planung von Feuerwehrlaufkarten auf die Expertise von Spezialisten für Brandschutztechnik setzen, die Sie ausführlich zum Konzept beraten und regelmäßige Wartung der Brandschutzanlagen sowie Brandmeldeanlage vornehmen.
